Energieeffizientes batteriebetriebenes Nachtlicht

Ein Nachtlicht am Kinderbett soll beruhigend wirken und Orientierung geben. In [1] ist ein Nachtlicht-Bausatz beschrieben, bei dem eine LED mit einem Mikrorechner ATtiny13A besonders energieeffizient angesteuert wird. Die Funkfreunde des OV S09 im DARC haben den kostengünstigen Bausatz geschaffen, um im Rahmen von öffentlichen Bastelaktionen Jugendliche an zeitgemäße Elektronik heranzuführen. Die Dokumentation des Bausatzes umfasst alles Notwendige: Software, Stromlaufplan, Leiterplatte und eine ausführliche Beschreibung.

Ich habe das Nachtlicht auf einer Lochrasterplatine nachgebaut. Zum Programmieren des ATtiny13A verwendete ich die IDE von Microchip Studio 7 und einen Brenner Diamex ISP. Der Speicher des ATtiny13A ist randvoll (97,9 % im Flash-EEPROM). In der IDE mußte ich für den AVR/GNU C Compiler "Optimize for size (-Os)" wählen. Die Platine und die Batterien sind auf der Unterseite eines Schraubdeckels angebracht. Die LED beleuchtet eine Szene am Boden eines Schraubglases.

[1] Joerg Wunsch, DL8DTL, am 06.03.2025:
https://www.darc.de/fileadmin/filemounts/distrikte/s/ortsverbaende/09/Bastelecke/Nachtlicht-SW.zip

Zum Aufbau des Nachtlichtes habe ich ein Arbeitsblatt erstellt (ca. 169 kB):
[Nachtlicht Arbeitsblatt]

* * *

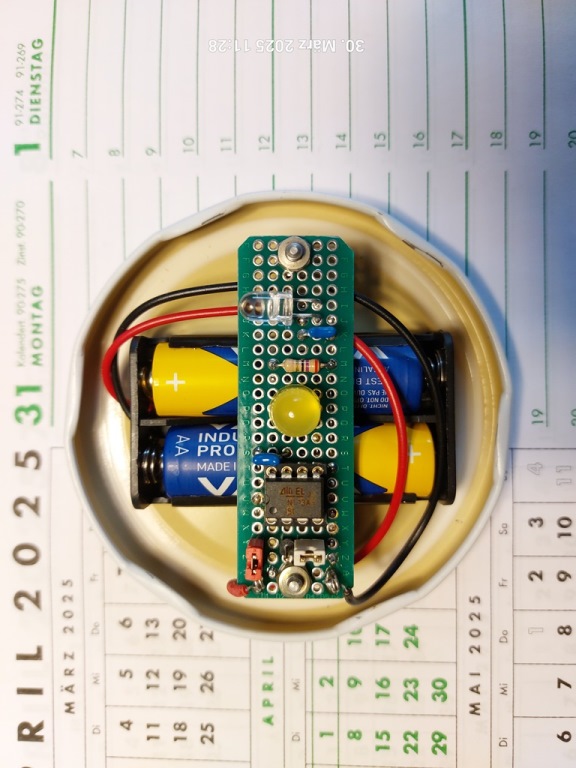

Platine im Deckel:

Nachtlicht im Glas:

* * *
